사무실 건물, 호텔, 병원 및 주거용 건물과 같은 프로젝트의 경우,승객용 엘리베이터사람의 이동에 필수적일 뿐만 아니라 운영 효율성, 안전 표준 및 후속 유지 관리 비용에 영향을 미치는 핵심 장비이기도 합니다.
그러나 승객용 엘리베이터는 구성 매개변수가 복잡한 다양한 모델로 제공되며, 프로젝트마다 속도, 적재 용량, 샤프트 구조, 제어 시스템 및 에너지 절약 성능에 대한 요구사항이 다릅니다.- 따라서 새로운 건설 프로젝트를 진행하거나 기존 건물을 개조하는 경우, 적절한 모델 선택과 원활한 프로젝트 수행을 위해서는 다양한 유형의 엘리베이터와 최신 기술을 이해하는 것이 중요합니다.
이 기사는 프로젝트 요구 사항, 기술 매개변수, 규정 준수, 비용 및 유지 관리의 관점에서 가장 적합한 승객용 엘리베이터 솔루션을 찾는 데 도움이 될 것입니다.
프로젝트 속성 및 애플리케이션 시나리오를 명확히 합니다.
승객 흐름은 승객용 엘리베이터의 유형과 수량을 결정합니다. 엘리베이터를 선택하는 첫 번째 단계는 프로젝트의 승객 흐름 강도와 사용 빈도를 정확하게 평가하는 것입니다. 이는 엘리베이터 속도, 적재 용량, 수량 및 그룹 제어 시스템의 설계에 직접적인 영향을 미칩니다.
• 프로젝트 유형:상업용 단지와 사무실 건물에는 작동 빈도가 높고 속도가 빠른 엘리베이터가 필요합니다. 주거용 건물은 편안함과 에너지 효율성을 우선시합니다. 병원에서는 적재 용량이 크고 접근성이 뛰어난 엘리베이터를 요구합니다.
• 최대 승객 흐름:아침과 저녁 출퇴근 시간이 뚜렷하거나 승객 흐름이 집중되어 있습니까? 승객용 엘리베이터의 수는 가구 수나 건물 면적에 따라 할당될 수 있으며 단일 제어 또는 그룹 제어 배차 시스템을 선택할 수 있습니다.
• 바닥 높이:견인식 승객용 엘리베이터, 유압식 승객용 엘리베이터 등 층 높이에 따라 승강 방식을 선택합니다.
• 샤프트 공간 제약:프로젝트가 아직 설계 단계에 있는 경우 건물 건설 전에 최적의 매개변수에 대해 엘리베이터 제조업체에 문의하세요. 건물이 이미 완성된 경우 가장 적합한 엘리베이터 모델을 매칭하기 위해 측정 데이터를 Fuji Elevator의 엔지니어에게 보냅니다.
프로젝트 요구 사항을 조기에 확정할수록 이후 단계에서 부적절한 엘리베이터 선택으로 인한 지연 및 추가 비용을 보다 효과적으로 피할 수 있습니다.
속도와 로드 용량을 기준으로 프로젝트 규모 일치
실제 승객 흐름 수요를 중심으로 속도와 적재 능력은 승객용 엘리베이터를 선택할 때 전체 운송 능력을 결정하는 핵심 지표입니다. 단순히 과도한 사양이나 저비용을 추구하기보다는 건물 기능, 층수, 승객 흐름 강도 등을 종합적으로 고려하여 결정해야 한다.
속도 선택 원칙
• 주거용 건물:층수가 적고 승객 흐름이 적습니다. 적재 용량: 630~1000kg; 속도: 1.0~1.5m/s. 이러한 엘리베이터는 편안함과 비용 효율성을 제공하며 접근성 시설이 필요합니다.
• 사무실 건물:주로 승객 흐름이 많고 운송량이 많은 중층 및 고층-건물입니다. 적재 용량: 1000~1600kg; 속도: 2.0~3.0m/s. 피크 시간대에 강력한 용량을 갖춘 고효율 및 지능형 작동이 특징입니다.
• 호텔 및 상업용 건물:6층부터 30층까지의 건물. 적재 용량: 1250~1600kg; 속도: 1.75~2.5m/s. 고급스러운 인테리어를 적용하여 안정적이고 조용하게 운행되는-엘리베이터입니다.
• 초고층-건물:매우 높은 층고와 많은 승객 흐름으로 인해 뛰어난 리프팅 속도와 안정성이 요구됩니다. 적재 용량: 1600kg 이상; 속도: 4.0m/s 이상. 원활한 작동으로 고속으로 작동하고 구역별 서비스 모드를 채택합니다.
• 승객 흐름 계산:5분 이내의 승객 수, 편도 이동 시간 및 목표 대기 시간(사무실 건물의 경우 30초 이하, 주거용 건물의 경우 60초 이하)을 계산합니다.
• 공식:엘리베이터 수=피크 시간 5분 동안의 승객 ¼ (5분당 엘리베이터 당 승객 × 0.8)
속도와 적재 능력의 적절한 조합은 대기 시간을 효과적으로 줄이고 운송 효율성을 향상시키며, 피크 시간 동안 잦은 알람, 과부하 및 엘리베이터의 불안정한 작동을 방지할 수 있습니다.
적절한 구조 선택
일반적인 승객용 엘리베이터 구조 유형에는 MR(기계실 포함)과 MRL(기계실 없음)이 포함됩니다. 이는 설치 방식뿐만 아니라 사후 유지관리의 편의성, 에너지 소비 성능, 건물 건설 비용 등에도 영향을 미칩니다. 다양한 프로젝트의 경우 각각 고유한 장점이 있으며 특정 조건에 따라 균형을 유지해야 합니다.

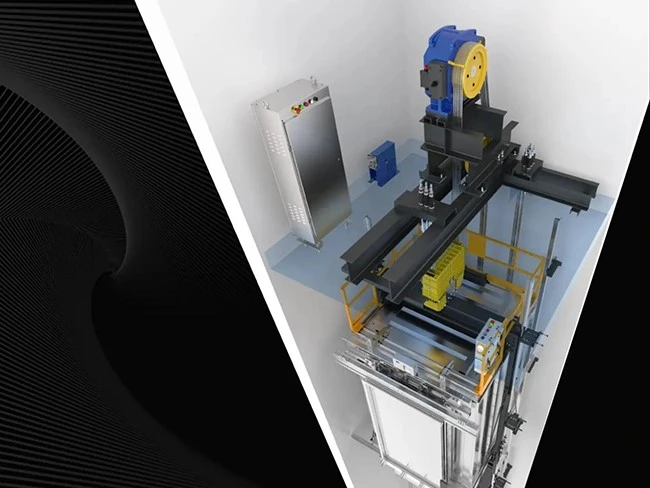

기계실 없는 엘리베이터(MRL): 현대 건물을 위한 주요 선택
MRL은 승강로 상단 또는 측벽에 견인 기계와 제어 시스템을 통합하여 별도의 기계실이 필요하지 않습니다. 대부분의 신축 및 개조 프로젝트에 적합합니다.
장점은 다음과 같습니다.
• 공간-절약:독립적인 기계실이 필요하지 않으므로 기계실을 위해 옥상에 공간을 예약할 필요가 없습니다. 이는 건축 설계의 복잡성을 줄이고 사용 가능한 면적을 늘리며 최상층 높이에 대한 요구 사항을 낮춥니다.
• 건축 비용 절감:기계실 토목 공학, 하중-지탱 구조, 창문 및 문, 낙뢰 보호 등에 대한 비용 절감으로 토목 건설 비용이 절감됩니다. 이는 오래된 건물을 증축하거나 개조할 때 특히 유리합니다.
• 유연한 레이아웃:본체와 제어 캐비닛이 승강로 상단이나 측면에 통합되어 있어 기계실 위치에 구애받지 않고 건물 내 어느 위치에나 엘리베이터를 설치할 수 있습니다.
• 에너지-효율적인 운영:전송 효율이 높고 에너지 소비가 낮은 영구 자석 동기 기어리스 모터가 주류로 사용됩니다. 기계실이 있는 기존 기어식 엘리베이터에 비해 전기가 20%~35% 절약됩니다.
• 낮은 소음과 진동:본체를 승강로 내부에 배치하여 소음과 진동이 지붕과 주민 생활공간으로 전달될 가능성을 줄여 보다 조용한 주거 및 사무실 환경을 조성합니다.
• 깔끔한 외관:지붕에 기계실 구조가 돌출되지 않아 주거용, 상업용 및 조경용 건물에 적합한 건물 외관과 지붕 디자인이 미적으로 더욱 아름답습니다.
• 손쉬운 설치 및 유지 관리:특수 유지 관리 플랫폼과 외부 검사 패널을 갖추고 있어 유지 관리 작업을 위한 충분한 공간을 제공하고 문제 해결 및 일상적인 유지 관리의 효율성을 향상시킵니다.
기계실 엘리베이터(MR): 고성능 및 복잡한 작동 조건에 더 적합-
MR 엘리베이터는 승강로 상단에 독립된 기계실을 갖추고 있어 보다 넉넉한 유지보수 공간과 방열 능력을 제공합니다. 더 높은 속도와 더 큰 부하 용량을 포함하는 작동 요구 사항에 적합합니다.
장점은 다음과 같습니다.
• 고성능 천장:큰 부하 용량과 빠른 속도(최대 6m/s 이상)를 달성할 수 있어 초-초고층-빌딩 및 교통량이 많은 지역에 적합하며 더 강력한 운송 능력을 제공합니다.
• 편리한 유지 관리:독립된 기계실은 본체, 제어 캐비닛, 조속기 등의 구성 요소가 중앙에 위치한 개방형 공간을 제공하여 방해받지 않는 작동을 보장합니다. 이를 통해 검사, 부품 교체, 디버깅의 효율성이 향상됩니다.
• 우수한 장비 열 방출:기계실은 우수한 환기 및 방열 조건을 제공하여 장기간 연속 작동 중에 과열을 방지합니다. 이로 인해 강력한 지속 부하-지탱 기능이 제공되므로 빈도가 높은 사용 시나리오에 적합합니다.-
• 수명 연장:구성 요소는 최적의 환경에서 작동하므로 마모와 노화가 느려집니다. 이는 전반적인 내구성을 향상시키고 -장기적인 실패율을 낮게 유지합니다.
• 유연한 개조:기계실에 충분한 공간이 확보되어 있어{0}}본체 교체, 제어 시스템 업그레이드, 확장 기능 추가 등의 설치 후 작업을 용이하게 하며 수정의 어려움을 최소화할 수 있습니다.
• 강력한 로드 매칭:본체의 하중-지지 용량은 독립적으로 설계되어 승강로 상단의 응력을 줄이고 최상층의 구조적 요구 사항을 낮춥니다. 이로 인해 톤수가 많은 오래된 건물과 엘리베이터에 더 적합하게 적용할 수 있습니다.
• 보다 차분한 비상 대처:엘리베이터 함정 구조 및 긴급{0}}인계 작업을 위한 충분한 공간을 제공하여 보다 원활한 절차와 강화된 긴급 안전을 보장합니다.
기계실-MRL(무승강기)은 적용 가능한 시나리오가 다양합니다. 이는 특히 고층 주거용 건물, 오래된 건물 개조, 중형{2}}사무실 건물, 호텔 및 빌라에 적합하며 현재 민간용 승객용 엘리베이터의 주류 선택입니다. 기계실 엘리베이터(MR)는 주로 초{4}}고층-사무실 건물, 대형 쇼핑몰, 교통 허브, 병원 및 고부하 공공 건물에 사용됩니다.- 적절한 승객용 엘리베이터 구조는 건물의 사용 요구 사항에 따라 선택해야 합니다.
제어 시스템 및 핵심 구성 요소
엘리베이터의 핵심 구성 요소는 작동 안정성, 편안함 및 안전성을 직접적으로 결정합니다. 다음 사항에 특별한 주의를 기울여야 합니다.
1. 제어 시스템
• 통합 시스템:최소한의 배선, 낮은 고장률 및 손쉬운 유지 관리가 특징입니다. 중-~-저속 엘리베이터(2.5m/s 이하), 주거용 건물, 호텔, 기계실-없는-엘리베이터에 적합합니다.
• 분할 시스템:강력한 컴퓨팅 성능, 탁월한 그룹 제어 및 우수한 확장성을 제공합니다. 고속-엘리베이터, 초-초고층 건물, 승객 흐름이 많은 대용량-상업용 건물에 적합합니다.
2. 견인 기계
• 영구 자석 동기식 기어리스:에너지-효율적이고 조용하게 작동하며 유지 관리가-필요하지 않습니다. 모든 시나리오에 대한 주류 선택으로 중{3}}~-저속 엘리베이터에 적합합니다.
• 기어드:높은 하중/속도 제한 및 무거운 하중에서도 견고함. 고속-속도, 대형-톤수 기계-실 엘리베이터에 적합합니다.
3. 도어 오퍼레이터
• 완전 광 커튼 방지-보호 기능을 갖춘 가변 주파수 동기식 벨트 도어 작동자에게 우선순위를 부여합니다. 고주파수 영역에 대한 강화 모델을 선택하세요.- 저가-DC 도어 작동 장치는 단순한 엘리베이터에만 사용됩니다.
4. 인버터
• 동기 견인 기계 전용 인버터; 기어식 견인 기계용 벡터 인버터.
• 고부하 건물의 경우- 에너지 회수형 인버터를 선택하여 에너지를 더욱 절약할 수 있습니다.
5. 안전 구성 요소(필수 준수, 유형-테스트 완료)
• 버퍼: 1.0m/s 이하의 속도를 위한 스프링- 유형입니다. 다른 제품에서는 유압-유형을 표준으로 사용합니다.
• 거버너 + 프로그레시브 안전 장비가 기본으로 제공됩니다. 고속-속도/대형-부하 엘리베이터에 상향 과속 방지 기능을 추가합니다.
6. 가이드 레일 및 가이드 슈즈
• 고층-/고속-엘리베이터용 두꺼운 T-형 가이드 레일.
• 저층 건물용 슬라이딩 가이드 슈즈(옵션); 보다 조용하고 원활한 작동을 위해 상업용 및 고층 건물에 균일하게 사용되는 롤링 가이드 슈즈입니다.{1}}
7. 제어 캐비닛
• 기계실--없음:내장형-샤프트 또는 벽걸이형-모델.
• 기계실-:더욱 강력한 확장성을 갖춘 플로어 스탠딩 모델입니다.
현지 표준 및 규정 준수
1. 글로벌 통합 기준선(ISO)
- 핵심 표준:ISO 8100-1/2(기존 EN 81 대체), ISO 22559(글로벌 필수 안전 요구사항 - GESR)
- 필수 요구사항:추락방지, 과속방지, 의도하지 않은 움직임 방지(UCMP), 도어잠김 안전, 완충기, 전기안전.
2. 주류 지역 필수 표준
- 중국:GB 7588.1/2-2020(EN 81-20/50과 동일) + 특수 장비 안전법 + TSG 인증.
- 유럽연합:리프트 지침 2014/33/EU + EN 81-20/50, CE 인증 기관 인증 필요.
- 미국:ASME A17.1(주 법률에 따라 인용) + NFPA 70 전기 표준.
- 호주:AS 1735 시리즈 + WHS 법, 디자인 등록 및 정기적인 유지 관리가 필요합니다.
글로벌 ISO를 기준으로, 지역 표준을 최종 요구 사항으로, 안전 구성 요소를 인증해야 하고, 전기 및 화재 안전을 방해하지 않아야 하며, 구현하려면 동일한 브랜드와 현지 인증이 필요합니다.
설치 조건 및 축 치수
1. 승객용 엘리베이터 기초 설치 조건
• 토목 공학 환경:수갱은 평평한 벽으로 둘러싸여 있어야 하며, 구덩이는 건조하고 물과 잔해가 없어야 합니다. 하중-지탱 빔과 내장 부품은 도면에 따라 예약해야 합니다.
• 전원 공급 장치 요구 사항:독립형 3{0}}5상-선 전원 공급 장치, 안정적인 전압, 전용 배전함 및 접지 보호 기능을 갖추고 있습니다.
• 사이트 접속:장비의 명확한 운송 및 리프팅 채널; 유지보수 공간은 최상층과 기계실에 확보해야 합니다.
• 지원 시설:콜 박스 및 케이블 입구를 위한 예비 위치; 화재 예방, 환기, 조명이 동시에 완료되어야 합니다.
• 환경 제한:먼지가 많은 곳, 부식성 가스가 있는 곳, 고온 다습한 곳은 피하세요.
2. 코어 샤프트의 주요 샤프트 치수(승객용 엘리베이터 공통) - 기존 적재 용량에 해당하는 순 샤프트 치수(폭 × 깊이, mm)
• 630kg(8명): 1600×1400
• 800kg(10명): 1800×1500
• 1000kg(13명): 2000×1600
• 1250kg(16명): 2200×1800
• 1600kg(21명): 2400×2000
3. 최상층 높이 및 피트 깊이(mm)
• 기계실-간략히:속도 1.75m/s 이하: 최상층 4200 이상, 피트 1400 이상; 속도 2.0~2.5m/s의 경우: 최상층 4500 이상, 피트 1600 이상.
• 기계실: For speed ≤2.5m/s: Top floor ≥3800, Pit ≥1400; For high-speed elevators (>2.5m/s): 제조업체 매개변수에 따라 상단 바닥 및 피트 치수를 늘려야 합니다.
4. 문 열림 치수
• 중앙-분할 표준 도어:폭 800/900mm, 높이 2100mm; 대형-엘리베이터나 장애물이 없는-엘리베이터의 경우 900×2100mm 이상을 사용하세요.
에너지 소비 및 장기-유지관리 비용
1. 승객용 엘리베이터 에너지 소비량 선택
• 호스트 우선순위:영구 자석 동기식 기어리스 모터는 기어드 모터에 비해 25%~35%의 전력을 절약하여 기어리스 기계실-이 없는 모델의 전반적인 에너지 효율성을 높입니다.
• 에너지-절약 구성:고주파수 작동이 이루어지는-고층 건물에 에너지 피드백 장치를 설치하세요.- 하향/공회전 시 전기 에너지를 회수하여 전력 소비를 15%~20% 더 절감합니다.
• 작동 모드:대기 최대 절전 모드, 가변 주파수 속도 제어 및 지능형 그룹 제어를 활성화하여 유휴 손실을 최소화합니다.
• 속도 매칭:맹목적으로 고속-엘리베이터를 선택하지 마세요. 바닥 높이에 맞춰 저속을 맞추면 기본 에너지 소비를 줄일 수 있습니다.
2. 장기-유지관리 비용
• 장비 자체:예비 부품을 저렴한 가격에 시장에서 쉽게 구입할 수 있으므로 통합 시스템 + 주류 범용-모델을 선호합니다.
• 구조가 단순할수록 실패율이 낮습니다.영구 자석 메인 유닛을 사용하면 기어박스 유지 관리가 필요 없어 유지 관리 비용이 절감됩니다.
• 도어 오퍼레이터, 라이트 커튼, 가이드 슈즈 등 취약한 구성 요소의 경우 성숙하고 널리 사용되는 모델을 선택하십시오.
기사의 결론
적절한 엘리베이터 선택은 프로젝트의 운영 경험을 결정합니다.
프로젝트에 적합한 승객용 엘리베이터를 선택하는 것은 엔지니어링 조건, 사용자 요구, 안전 규정 및 장기 운영 비용을 고려하는 체계적인 프로젝트입니다.- 잘 선택된-엘리베이터는 건물의 운영 효율성을 향상시킬 뿐만 아니라 고장률과 유지 관리 비용을 크게 줄여 프로젝트의 전반적인 가치를 높일 수 있습니다.
후지 엘리베이터다년간의 R&D 경험과 풍부한 프로젝트 사례를 보유한 엘리베이터 설계, 제조, 수출 전문 중국 공급업체입니다. 상업용 건물, 주거단지, 공공시설용 승객용 엘리베이터를 선택하시는 경우,프로젝트의 용도를 알려주세요., 바닥 높이, 승객 흐름 예측 및 샤프트 상태. 저는 엘리베이터 매개변수 선택, 구성 권장 사항을 지원하거나 공급업체의 기술 역량과 신뢰성을 평가하는 데 도움을 드릴 수 있습니다.
